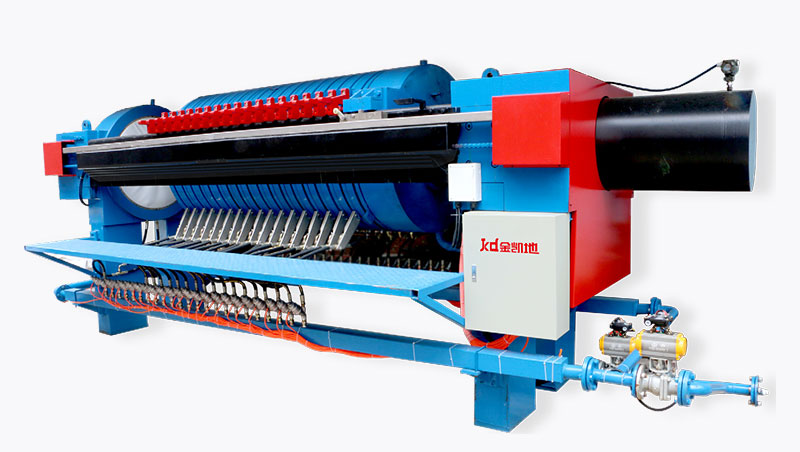

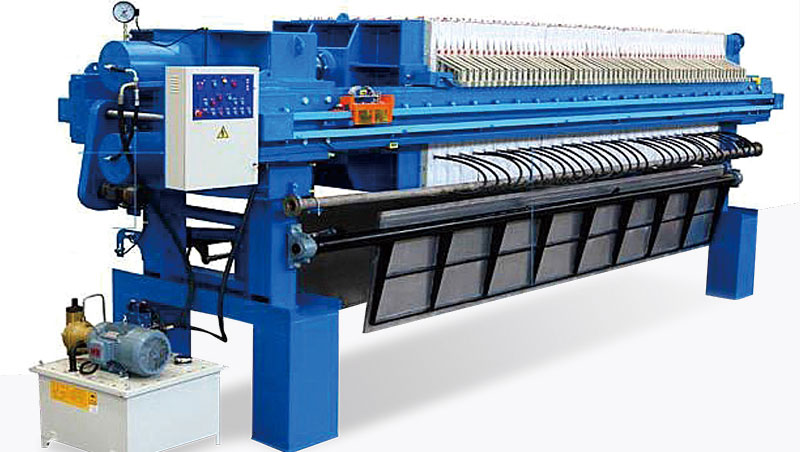

高壓隔膜壓濾機是集機、電、液于一體的固液分離設備,它主要由機架、過濾、液壓、卸料和電器控制等部分組成。隔膜壓濾機較大的特點就是可以進行二次干燥壓榨濾餅，它濾室的特殊設計，使得它可以在濾室內充滿了濾餅之后，自動關閉進料閥，向濾室內通入氣體或液體，使得濾布膨脹變形，從而達到對濾餅的二次壓榨的作用，進一步減少水分?，F(xiàn)介紹高壓隔膜壓濾機工作原理如下：
1、機架是整套設備的基礎,它主要用于支撐過濾機構,由止推板、壓緊板、機座、油缸體和主梁等連接組成。設備運行時,油缸體上的活塞桿推動壓緊板,將位于壓緊板和止推板之間的隔膜板、濾板及濾布壓緊,以保證帶有壓力的濾漿在濾室內進行加壓過濾。
2、過濾部分由整齊排列在主梁上的隔膜濾板、廂式濾板和夾在它們之間的濾布組成。過濾開始時,濾漿在進料泵的推動下,經止推板的進料口進入各濾室內,濾漿借助進料泵產生的壓力進行固液分離,由于過濾介質(濾布)的作用,使固體留在濾室內形成濾餅,濾液則由排液閥排出。
3、液壓部分是主機完成壓緊和松開動作的動力裝置,在電氣控制系統的作用下,通過油缸、油泵及液壓元件來完成系統的一系列工作:當系統被壓緊時,將各個濾室密封,用于過濾;反之,松開時,用于卸料。
4、卸料機構主要由兩臺減速電機、傳動軸、鏈輪、鏈條等部件組成。當壓緊板松開后,支撐座位置的電機啟動,通過鏈輪和鏈條拉動油缸座、壓緊板,并拉開濾板,止推板位置的電機啟動,帶動隔板拉開第二部分濾板,通過電控柜中信號傳遞,使之反轉,帶動隔板拉開剩余的濾板,這樣,一個卸料過程完畢。
5、電氣控制部分是整個系統的控制中心,它主要由電控柜、斷路器、空氣開關、接觸器、中間繼電器、PLC(可編程控制器)、行程開關、接近開關及文本顯示器等組成,可自動控制整個壓濾循環。
在操作過程中，當進料完成時，可以在濾板和膜之間注入高壓流體介質，并且整個膜將膨脹濾餅以進一步脫水濾餅 脫水工藝一般包括:進料脫水、反吹脫水、擠出脫水等。
(1)進料脫水
也就是說，在強機械力的作用下，多個濾板緊密排列成一排，在濾板表面和濾板表面之間形成過濾室，過濾材料被進料到過濾室中 在強正壓下，進入過濾室。 過濾材料的固體部分被過濾介質(例如濾布)捕獲以形成濾餅，液體部分穿過介質離開過濾室
(2)反吹脫水
漿液脫水完成后，壓縮空氣從壓板一側到濾餅一側穿過濾餅，液體水分通過濾布從濾餅的另一側進出并從濾餅排出 過濾室需要脫水。
(3)擠出脫水
漿料脫水后，壓縮介質進入擠出薄膜的背面，推動擠出薄膜進一步脫水擠出濾餅 之間的主要區別高壓隔膜壓濾機普通貨車壓濾機濾板的兩側增加兩層彈性膜(復合橡膠膜為一體膜)。在運行過程中，當加料結束時，高壓流體介質可以注入膜板中，然后整個膜膨脹并壓緊濾餅，從而實現濾餅的進一步脫水，即壓濾。
高壓隔膜壓濾機已應用于污泥和污水處理。濾餅的低含水量已達到30%以下。比傳統的板框壓濾機濾餅的固含量可提高2倍以上。濾餅的運輸成本大大降低。濾餅可以進入發電廠直接燃燒，將污泥變成資源，污水變成干凈的泉水。
在電氣系統的控制下，系統的部分工作是通過油缸、油泵和液壓元件完成的。液壓系統制造精度高，故障少。然而，在日常生產中，經常會出現油壓不足和保壓失效的情況。油壓水平與濾板和隔膜板之間的壓縮程度直接相關。正常運行需要油壓達到15-18兆帕。油壓不足會導致板間濾液飛濺。油壓不足的主要原因是溢流閥損壞、閥塊和接頭泄漏、油缸密封圈磨損和油位不足。
查明故障原因后，采取相應措施:及時拆卸溢流閥進行清洗或更換，擰緊接頭或更換密封圈，更換油缸密封圈。當發現油位低時，立即加油以確保正常油壓。經過一個可行的過濾室后，高壓隔膜壓濾機形成在濾板和膜片板之間，膜片板被壓緊，液壓控制止回閥鎖定回路并保持壓力。如果壓力不足，液體將在工作過程中噴在板之間，導致沒有濾餅形成或不均勻的濾餅形成 主要原因是液壓控制止回閥故障、漏油、活塞密封圈損壞等。因此，應采取相應措施，如清洗或更換液壓控制止回閥、檢修油路、更換密封圈等，檢修時應根據故障原因采取措施。
